在新能源鋰電池、汽車制造、航天航空等高端制造領域，對焊接質量的要求越發嚴苛。傳統單光束激光焊接面臨著應對高反材料、焊接不良等挑戰。雙光束環形光斑激光焊接，以其獨特的能量分布模式，成為突破焊接質量瓶頸的關鍵利器，為高端制造注入強勁動力。

傳統單光束在高端制造中的焊接痛點

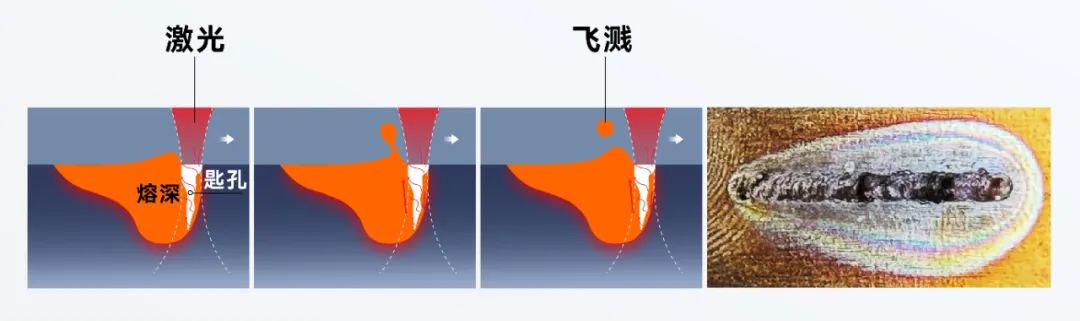

在采用傳統的單光束焊接工藝時，由于能量高度集中，易導致熔池劇烈波動、金屬蒸汽噴射，產生飛濺和內部氣孔等缺陷，成為結構隱患，進而難以保障產品安全性和可靠性；尤其在焊接精密部件時，容易由于熱影響區敏感而導致材料性能劣化；同時，單光束還難以實現對焊縫成形的完美控制，無法滿足對焊縫表面光滑度和一致性的嚴苛要求。

△單光束焊接示意

此外，在高端制造領域還涉及更多復雜材料的焊接，如銅、鋁、金等高反射率材料以及高強度鋁合金、鈦合金、復合材料等。這些材料具有不同的物理和化學性質，傳統的焊接工藝在焊接這些材料時往往面臨諸多困難。

內外環合力：雙光束環形光斑助力高質量焊接

雙光束環形光斑焊接，通過獨特的能量分布設計，以及能夠精準控制焊接能量和熱輸入等特性，“外環預熱，內環深熔”，將激光與材料的相互作用從“粗暴穿透”升級為“精密調控”，成為滿足高質量焊接需求的優質之選。

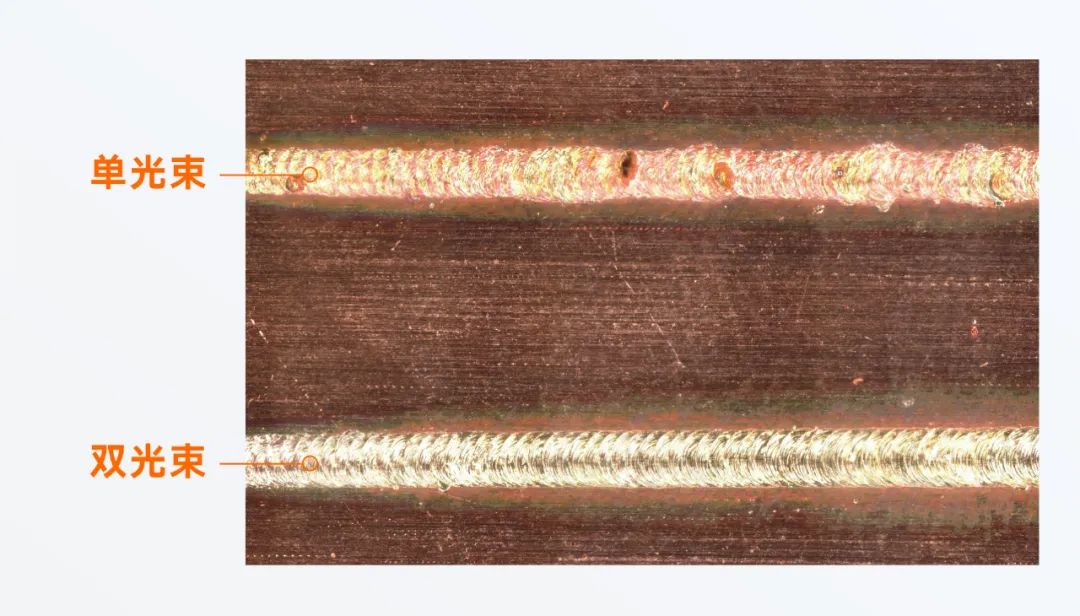

△雙光束（環形光斑）激光器與普通光纖激光器焊接效果對比

在焊接時，環形光束作用于材料表面，實現溫和預熱，降低材料反射率（尤其對高反材料），穩定熔池初始狀態，顯著抑制飛濺產生；中心光束作用于已預熱的區域，提供主要焊接能量，且能量被高效吸收，實現穩定深熔，形成熔深優異、匙孔穩定的焊縫核心。

通過雙光束的協同作用，優化熔池內部流動模式，促進氣泡逸出、減少氣孔，同時使熔池冷卻更均勻，獲得表面光滑、寬高比適中、一致性極佳的優質焊縫。

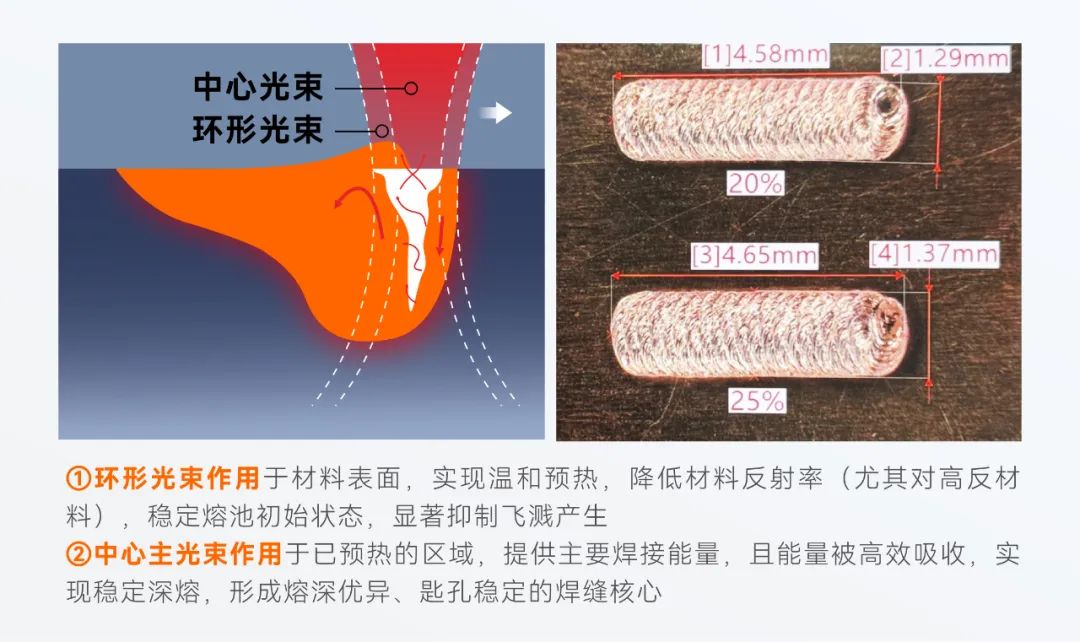

△雙光束環形光斑焊接示意

同波長&多波長：寶辰鑫雙光束環形光斑激光焊接方案

寶辰鑫作為細分行業解決方案專家，依托母公司創鑫激光20余年的激光技術沉淀和強大的產業垂直整合能力，沉淀了成熟專業的雙光束激光焊接產品方案，并在汽車零部件制造、新能源三電制造等領域有著批量化的行業應用。

根據應用場景的不同，寶辰鑫可提供同波長雙光束環形光斑（DBW）和多波長復合雙光束環形光斑（HMB）兩種雙光束激光焊接應用方案。

同波長雙光束（環形光斑）焊接方案（DBW系列）

DBW同波長雙光束（環形光斑）焊接方案，通過一根光纖提供兩束獨立控制的1080nm波長激光光束，其環狀和中心光束均可實現功率的獨立調節，有效抑制飛濺，或無飛濺，得到更好的焊接質量，滿足高品質激光焊接需求。

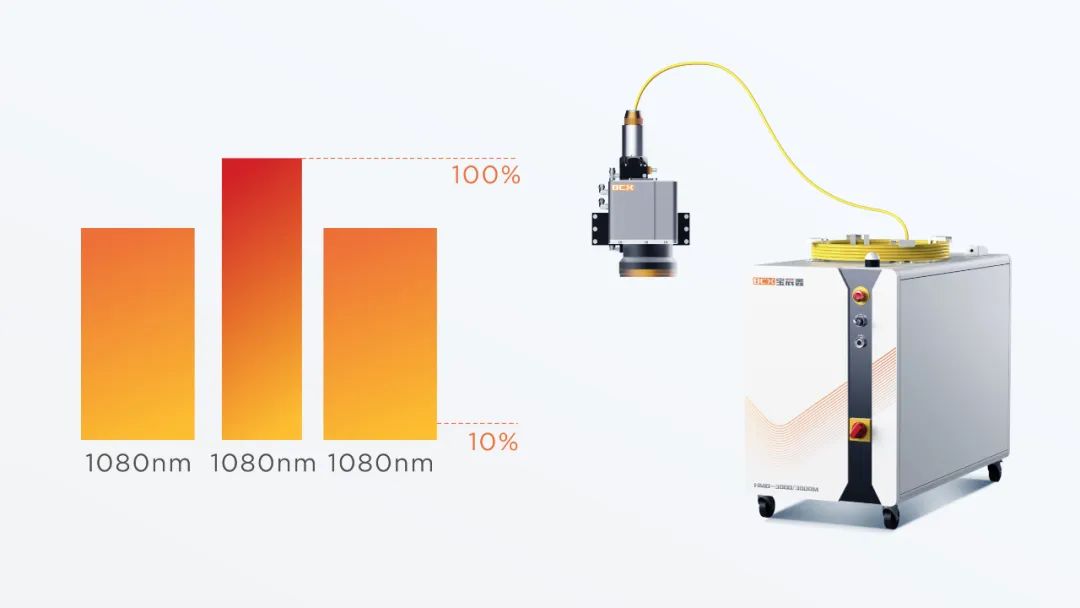

△同波長雙光束（環形光斑）

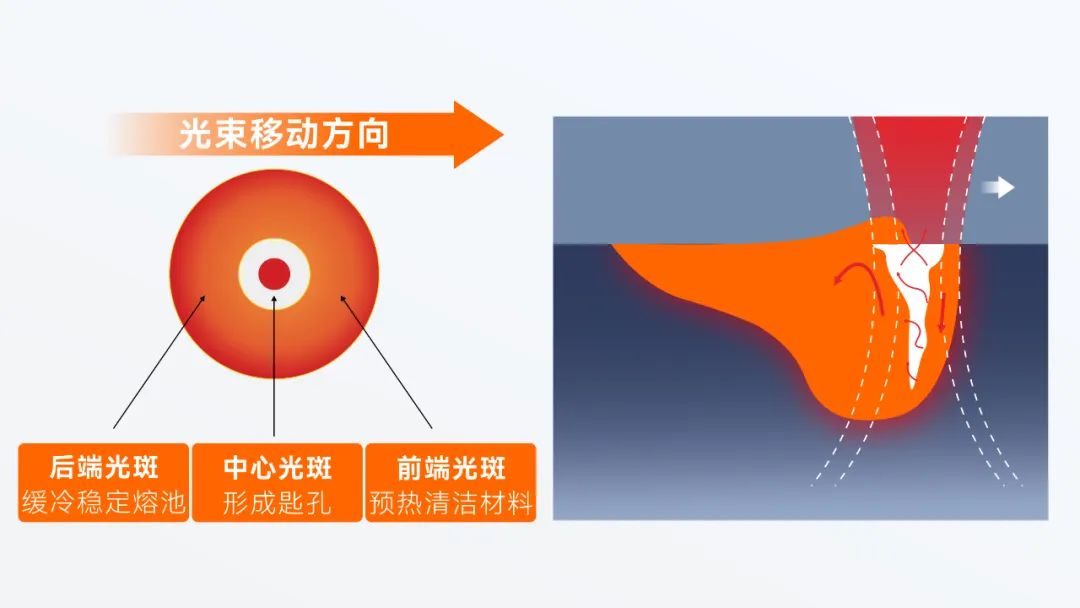

在焊接過程中，中心光束能量密度高，光斑區域小，主要進行深熔焊接，提供主要焊接能量；而外環光束能量密度小，光斑區域大，主要進行預熱冷卻緩沖，具有穩定熔池、減少飛濺的作用。

△環形光斑焊接示意

此外，搭載寶辰鑫DBW雙光束（環形光斑）光纖激光器的焊接方案，軟硬件功能豐富全面，結構緊湊，適配接口豐富，可適配現有的加工系統，靈活匹配不同工業場景，大大提升了設備適應性和自動化水平。

目前，寶辰鑫DBW同波長雙光束（環形光斑）焊接方案已經廣泛應用于新能源鋰電、扁線電機、汽車零部件制造等精密焊接場景。

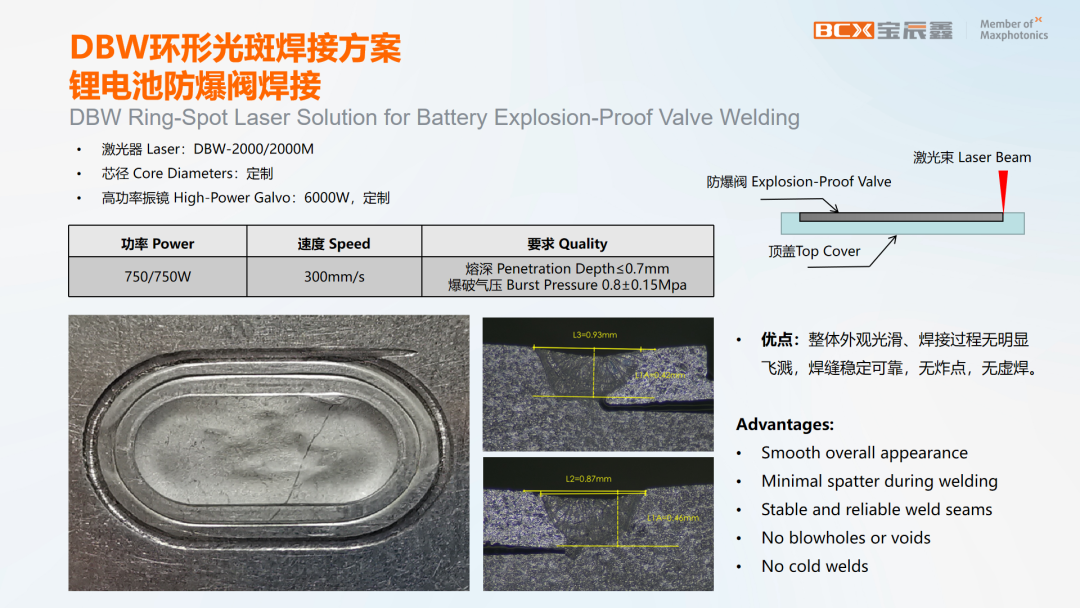

在鋰電池防爆閥焊接應用中，寶辰鑫針對防爆閥焊接精度要求極高、材料與工藝復雜等難點，采用雙光束環形光斑激光器為核心光源，搭載高速振鏡焊接頭等外光路組件，并進行系統光學優化配置，最終實現了理想的焊接效果。

焊接后，焊縫飽滿，熔池?zé)o氣孔，表面無炸點、無發黑現象，激光起始、中部和收尾處熔池形貌穩定。

多波長復合雙光束焊接方案（HMB系列）

寶辰鑫HMB多波長復合雙光束焊接方案，通過復合不同波長如半導體+紅外、藍光+紅外等，實現低飛濺焊接的同時，提升對高反合金（鋁、銅）焊接的品質和效率。

>半導體紅外復合

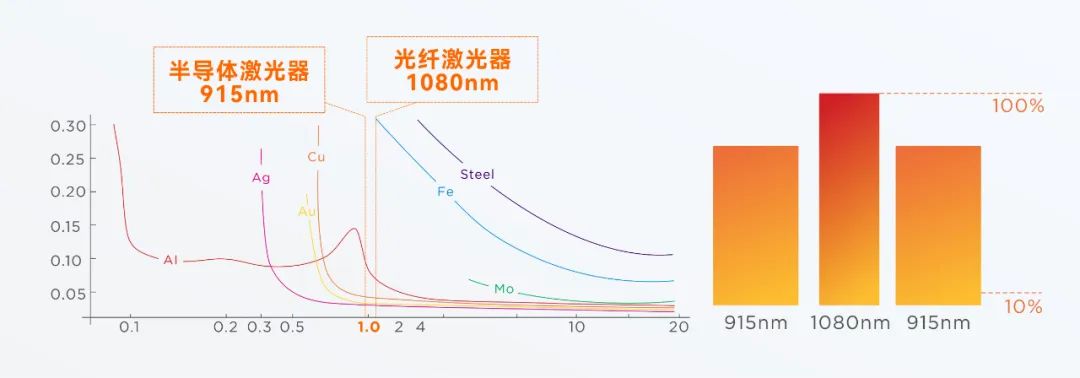

通過復合1080nm+915nm光路，可有效提升對銅、鋁等不同類型高反金屬材料的吸收率，提升焊接質量和效率。

其核心光束波長1080nm，實現深熔焊接，外環光束波長915nm（多波段可定制），可使匙孔周圍溫度梯度更平緩，焊接時匙孔更穩定，減少氣孔、裂紋等缺陷；通過精確控制熱輸入，有效降低甚至去除焊接飛濺，焊渣顆粒殘留面積小，顆粒少。

△半導體紅外復合

>藍光紅外復合

通過復合1080nm波長紅外光與450nm波長藍光，內環光束紅外小光斑能量密度高，進行深熔焊接；外環光束450nm波長藍光大光斑吸收率高、能量密度低，提升對銅等紅外高反金屬吸收率，用于焊縫外圍預熱和緩冷，提升匙孔穩定性，抑制飛濺與空洞。

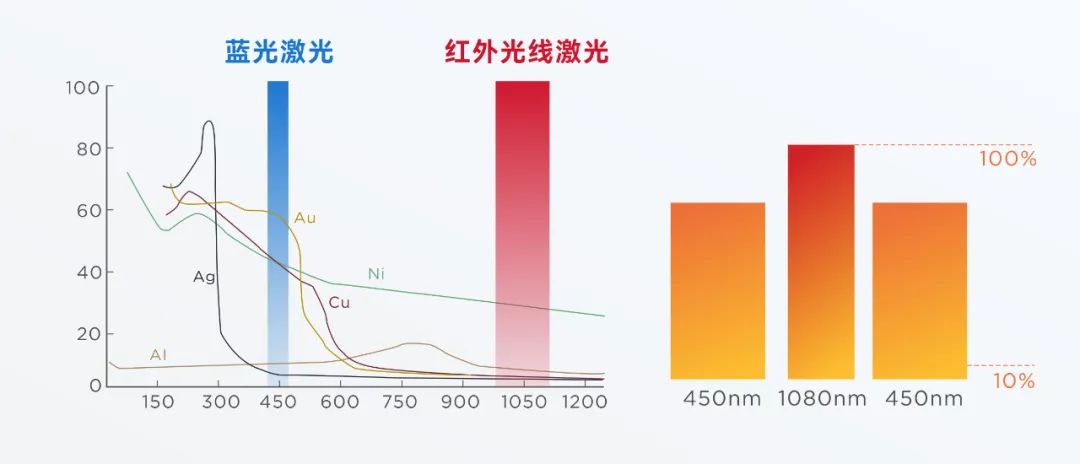

△藍光紅外復合

寶辰鑫HMB多波長復合焊接方案具有如下特性：

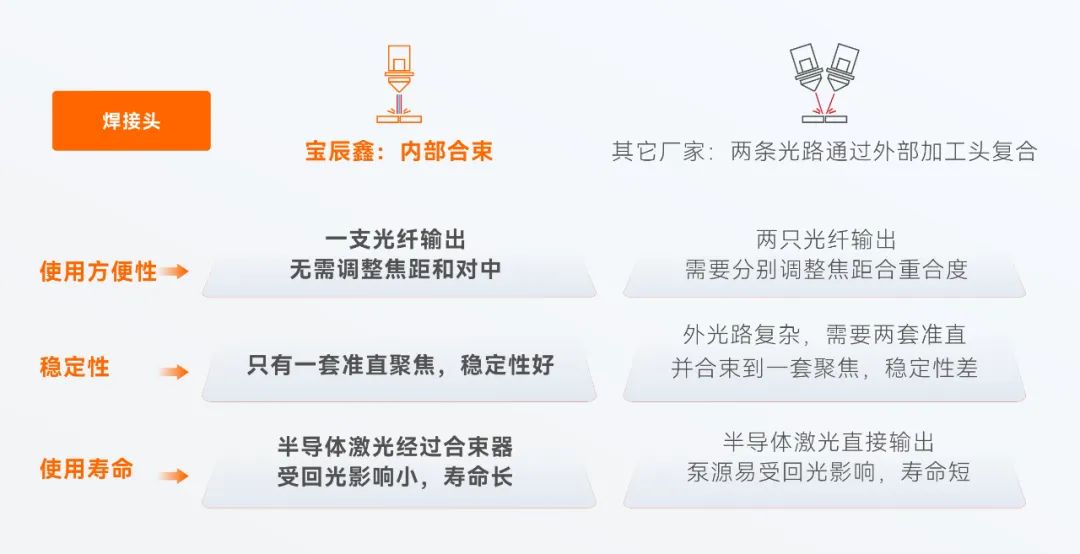

獨創內部復合方式

與市面上常見的外部復合方式相比，寶辰鑫獨創內部復合方式，通過一支光纖輸出、一套準直聚焦，以激光器內部合束器復合不同波長光路的方式，不僅具有更好的光路穩定性，使用更方便，而且半導體激光經過合束器，受回光影響小，使用壽命也更長。

靈活性高，兼容性好

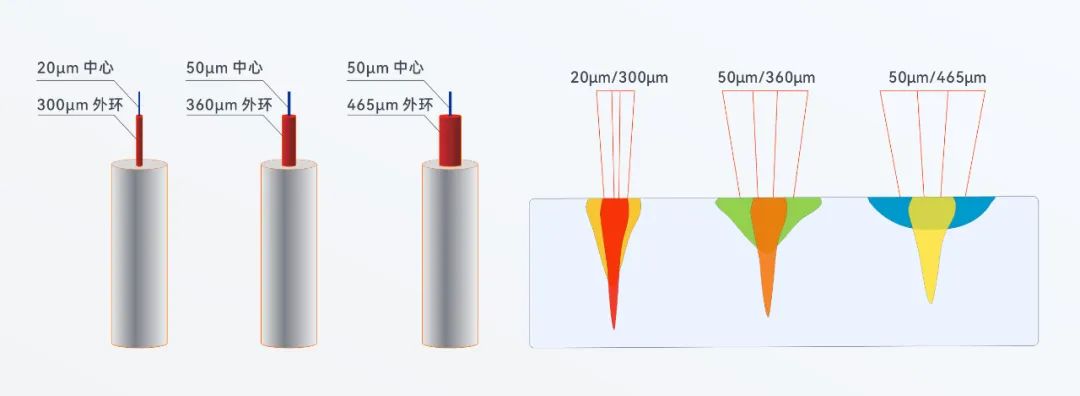

可深度匹配用戶場景。用戶可根據具體的工藝要求，任意搭配兩束激光，選擇不同的光纖芯徑、不同波段半導體激光進行搭配，靈活適應不同的焊接需求；加工時可靈活調整輸出參數，合理搭配內外環激光，在提高加工靈活性的同時，提升加工效率和質量；擴展編程接口，具有良好的兼容性，適配現有加工的系統，便于系統集成。

在新能源動力電池殼蓋滿焊中，殼蓋滿焊是需要將電芯殼體和頂蓋進行焊接，達到無縫連接的效果，實現電芯與外界隔離的作用。滿焊對焊縫的要求極高，同時，還面臨外殼材料（3003鋁合金）在焊接過程中易發生飛濺和內部氣孔等問題。

針對殼蓋滿焊的工藝要求，寶辰鑫為客戶搭載了定制化的HMB復合焊接解決方案，得到了良好的焊接質量，焊接過程無明顯飛濺，焊接后整體外觀光滑，焊縫穩定可靠、無炸點、無虛焊、R角形貌較好，整體達到客戶需求。

目前，寶辰鑫HMB復合焊接解決方案已經在新能源鋰電池、汽車制造、機械制造、鈑金箱柜、廚衛家電等領域?qū)崿F(xiàn)批量化落地應用。

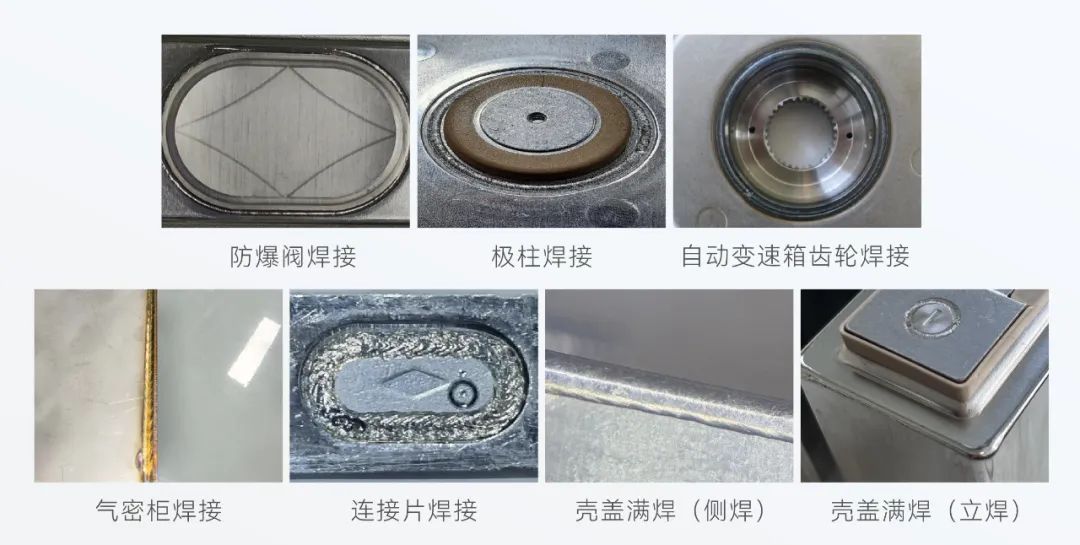

△HMB復合焊接應用

在航空航天、新能源汽車、精密電子等國家戰略產業加速發展的今天，亟需上下游產業共同革新技術，推動中國制造向高質量、高效率、高可靠性邁進。
