直線定位平臺一般基于編碼器按設定的運動軌跡進行精確定位。這些編碼器一方面用于定位，另一方面通常同時用于無刷伺服電機的換向。

然而對于某些應用而言，位置控制卻沒有力控制重要，比如材料壓合應用。當把兩個物體壓合在一起時，如果我們是控制位置量，那么由于物體厚度、環氧樹脂量和平臺反向間隙等變化因素會極大地影響壓合力的大小，造成力過大或過小而不能成功實現壓合。如果我們將力反饋?zhàn)鳛樗欧�環的“位置”給定，那么我們就可以確保每次都施加同樣大小的力，不論如上影響因素如何變化。

氣動解決方案的缺點是力控不夠精細且難以適應各種工藝變化。

力控其它應用場合還有力數據回放和振動測試等。

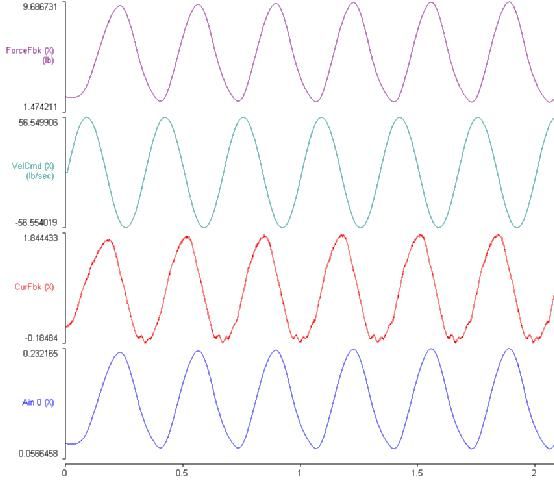

在如下的例子中，首先被測件在位置控制模式下移動到某個加載/卸載位置，當移動到目標位置時切換到力控模式進行測試或操作。此時，按工藝要求，可以保持一個恒力，或者某些情況下需要一個按設定時序精確變化的力。這就需要可以如控制位置一樣控制力。

有兩種基本方法可以實現力控制：自動聚焦環路控制和傳統PID環路控制。根據具體的應用場合選擇其中某個更好的控制方式。我們這里描述的方法是傳統PID方法，這個方法用于力閉環帶寬要求較高的場合。自動聚焦方法通常只能達到1/5的PID方法的帶寬。

關鍵設置點：系統要設置成雙閉環模式。編碼器用作速度環路反饋輸入和電機換向。測力傳感器輸出作為位置環路反饋輸入。Ensemble控制器可以接收+/-10V模擬量輸入信號。模擬輸入通過16位ADC采樣，所以其分辨率是+/-32767。

此次測試中的力傳感器輸出+/-1V信號，所以Ensemble接收到的最大值會是+/-3276。

當不需要力控而需要用于加載/卸載操作的簡單定位控制時，可以通過簡單的程序把控制器切換為單閉環控制模式，即設置位置反饋和速度反饋都來自編碼器（光柵尺）。

以下測試中用到的產品和儀器如下：

1.控制器：Ensemble HPe10

2.直線平臺：LMA-300（內裝有BLM142電機和1um分辨率光柵尺）

3.力傳感器：Omega 51-50

參數設置：如下參數都要設置好

力控模式參數設置：

位置模式參數設置：
