飛秒激光已經被證實在加工不同材料時，具有高精度和高質量等特點，其中玻璃是目前飛秒激光加工最多的一類材料，飛秒激光的超短脈沖特性，使其在玻璃等透明材料加工中展現出獨特優勢。與傳統熱加工方式不同，它通過非線性多光子吸收效應實現材料去除，幾乎不產生熱擴散，避免了玻璃因熱應力導致的破裂或變形，而如何實現高精度和高吞吐量兼顧一直是超快激光加工領域的核心命題。

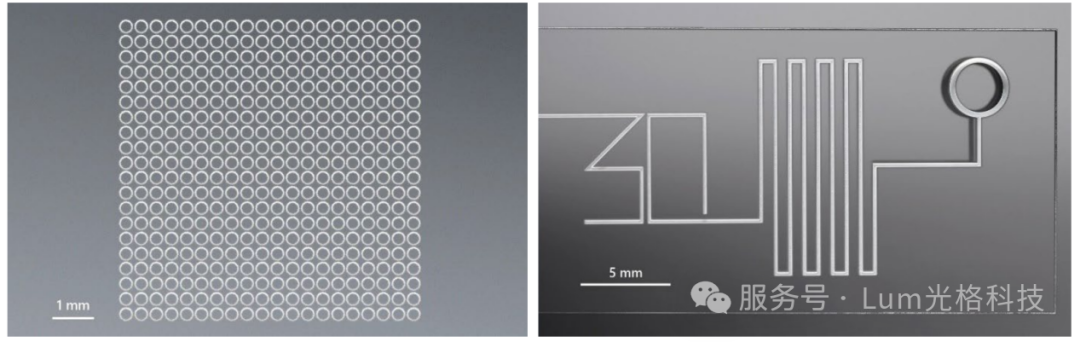

圖1 EKSPLA 飛秒激光FemtoLux 30玻璃加工樣品圖。左圖為在薄的硼玻璃上鉆300um的陣列孔；右圖為納鈣玻璃激光制備微通道。

近期飛秒激光技術的發展主要集中在解決低吞吐量的問題，為了解決該問題，EKSPLA利用FemtoLux 30的Burst 模式以及BUM加工方式相結合，極大程度上提高了飛秒激光在玻璃加工微透鏡陣列上的吞吐量。

GHz+MHz Burst模式

在Burst 模式下，單個高能量脈沖被分成了多個低能量的脈沖，這樣就可以更有效的利用激光功率，而且這樣也可以降低能量的沉余，否則沉余部分的能量會降低加工的質量。Burst 內部的重復頻率可以從MHz到GHz進行調整，確保每一個脈沖都能有效去除材料，而且通過調整Burst內部的脈沖數量，以及Burst的長度（可以到ns），可以有效的優化材料的去除效率和精度。

圖2 Burst 模式示意圖

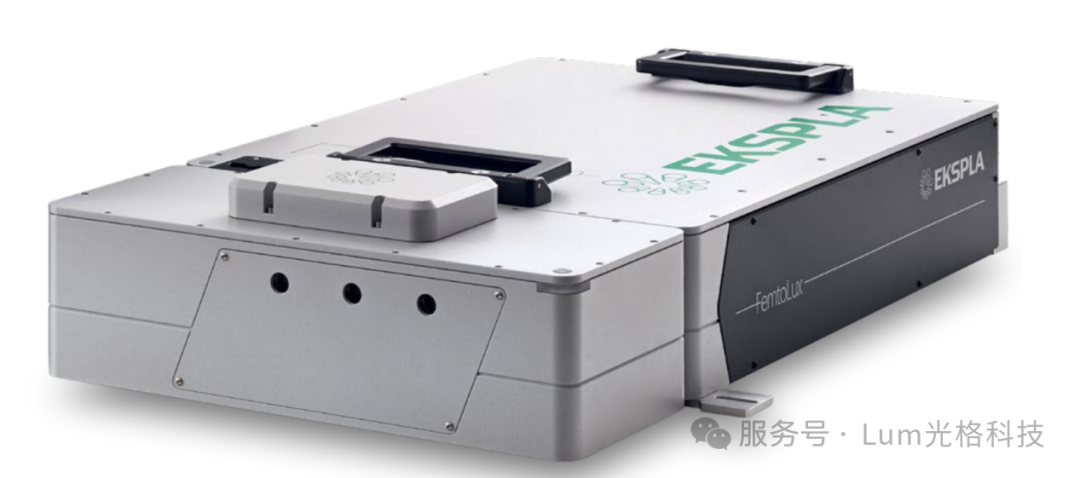

圖3 EKSPLA GHz Burst 飛秒激光器FemtoLux 系列

BUM加工方式

玻璃可以通過多種方式加工，最多的傳統加工方式是自上而下（Top-down milling,TDM），這種一層層去除的方式，非常適合加工精細結構，但是在加工深寬比的結構上有一定局限性，而且這種方式在加工過程中燒蝕的粉塵會快速積累，影響后面材料去除。而另外一種方式就是自下而上加工（bottom-up milling,BUM）,這種方式將激光聚焦到材料的下表面。BUM這種加工方式不僅可以快速的去除材料的燒蝕物，而且可以有效的利用激光器的Burst模式，通過延遲Burst 長度，材料可以加工更大的面積，顯著的提高去除量。

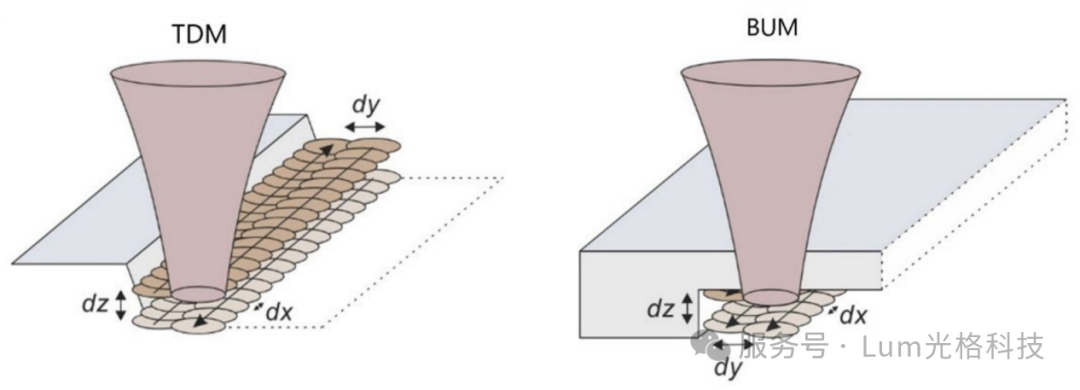

圖4 TDM 和BUM兩種加工模式示意圖

微透鏡陣列加工

通過結合BUM加工方式和MHz+GHz burst模式，加工的吞吐量顯著的從5.17 mm3/min提高到619 mm3/min，雖然這種方式的表面粗糙度（Sa=4.3 um）相比與單脈沖TDM(Sa=191 nm)加工的粗糙度有所降低，但是極大程度上提高了吞吐量。同時這種加工也很好的證明了FemtoLux 30的多功能性，使得可以根據不同工藝要求靈活切換，高精度加工的單脈沖模式和高吞吐的粗加工Burst模式。

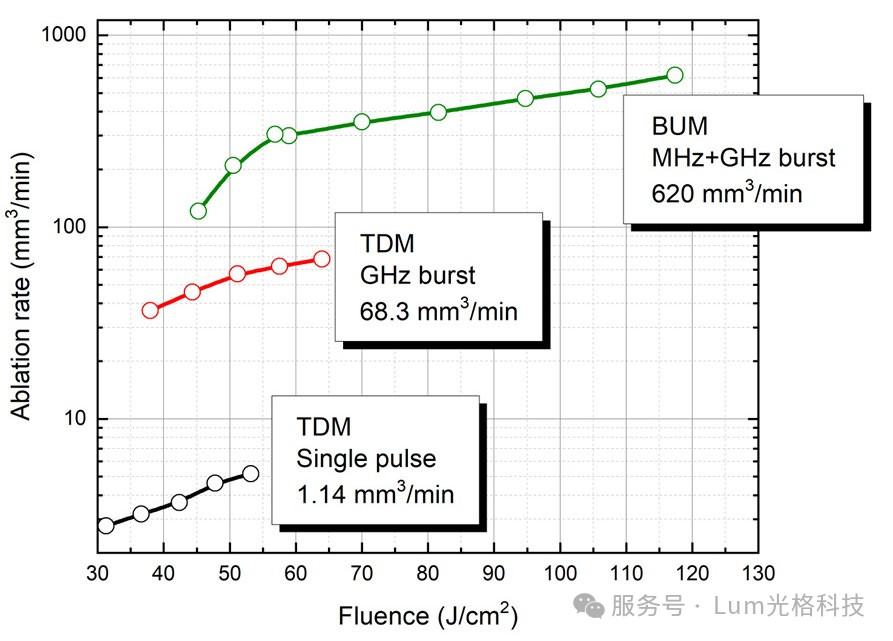

圖5 不同加工模式下的能量密度與燒蝕率對比圖

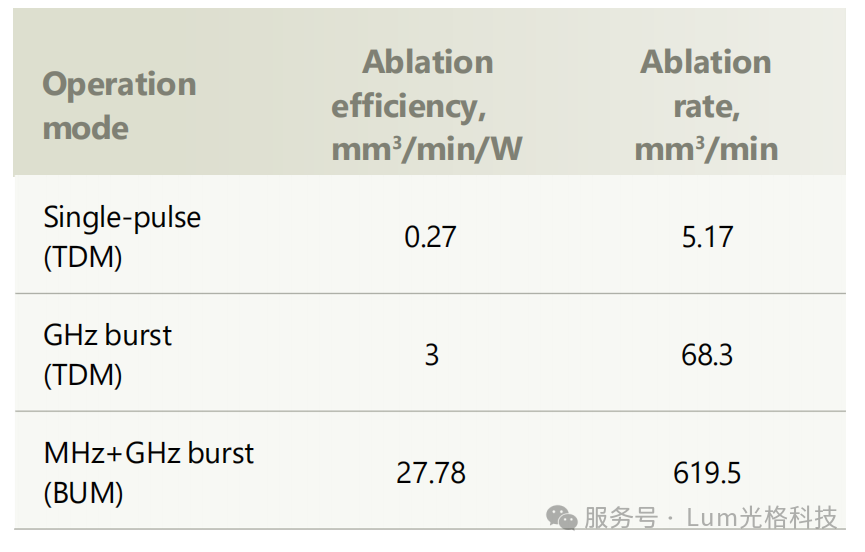

表1 不同加工模式下的燒蝕效率與燒蝕率對比表

EKSPLA 利用FemtoLux 30這款激光器，制備了微透鏡陣列光學器件。微透鏡面積為25×25 mm2，內部包含50個曲率半徑5mm的微透鏡陣列。制備過程包含多個步驟，首先從厚的熔融石英玻璃基材上加工出一個基座，利用的是BUM和Burst模式相結合的加工方式，這步加工時間僅僅只用了13 min，燒蝕率180 mm3/min。下一步利用Femtolux 30的靈活的Burst 模式，精細的調整加工參數，在基座上加工出微透鏡陣列，表面粗糙度為0.5um（Sa）。最后利用CO2激光器對微透鏡表面進行拋光，表面粗糙度降低到23nm。

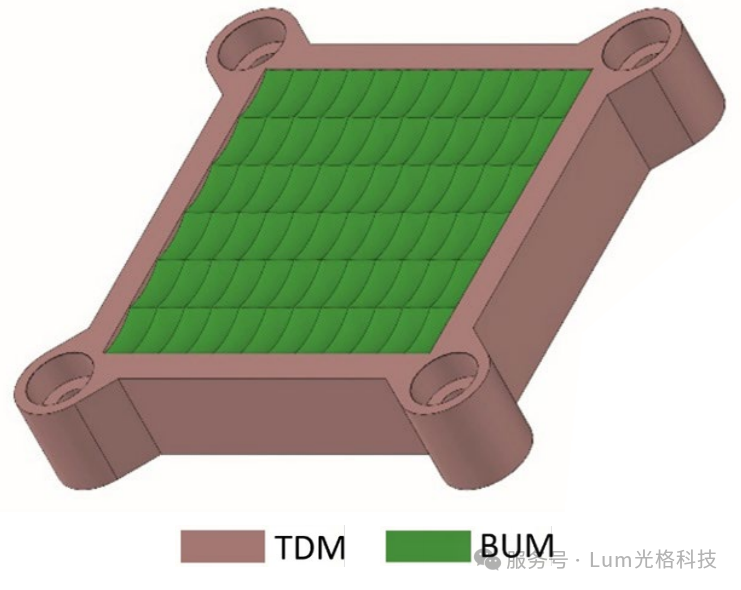

圖6 微透鏡示意圖

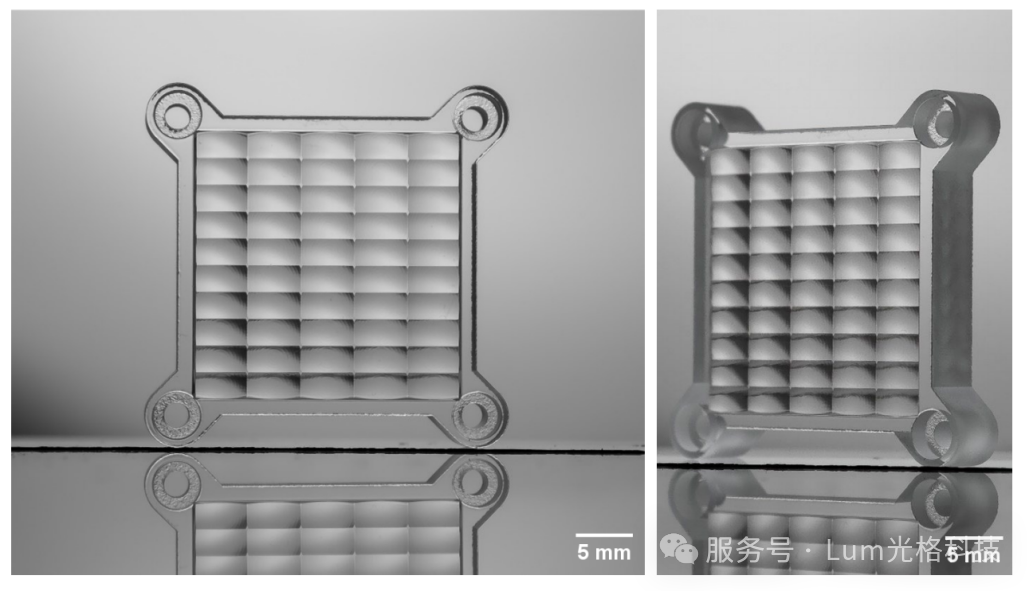

圖7  利用FemtoLux 30飛秒激光器通過混合加工模式制備出的微透鏡陣列

該應用證明了EKSPLA這款FemtoLux 30這款激光器的多功能性，展示了如何利用多種加工模式相結合的方式制備高精度、高吞吐量的自由曲面光學元器件。
